میڈیم وولٹیج کیبلز بجلی کی تقسیم کے نظام میں اہم کردار ادا کرتی ہیں، خاص طور پر آسٹریلیا جیسے ملک میں جہاں توانائی کی طلب بڑھ رہی ہے۔ میڈیم وولٹیج کیبلز نہ صرف شہری پاور گرڈز، صنعتی ایپلی کیشنز اور قابل تجدید توانائی کے نظاموں میں بڑے پیمانے پر استعمال ہوتی ہیں بلکہ بجلی کی ترسیل کے اہم کام بھی کرتی ہیں۔ جیسے جیسے پاور ٹرانسمیشن کی وولٹیج اور بجلی کی ضروریات میں اضافہ ہوتا ہے، کیبلز کے ڈیزائن کی ضروریات تیزی سے سخت ہوتی جا رہی ہیں، خاص طور پر شیلڈنگ پرت کے ڈیزائن میں۔
یہ مضمون آسٹریلیائی میڈیم وولٹیج کیبلز کے شیلڈنگ ڈیزائن کی ضروریات کو گہرائی میں تلاش کرے گا، جس میں 11kV کاپر کیبلز، 5kV میڈیم وولٹیج کیبلز، 35kV میڈیم وولٹیج کیبلز اور میڈیم وولٹیج کی آرمرڈ کیبلز کی کارکردگی اور پرفارمنس پر توجہ مرکوز کی جائے گی۔
1. شیلڈنگ پرت کا کردار
میڈیم وولٹیج کیبل کی شیلڈنگ پرت میں پاور سسٹم میں بہت سے اہم کام ہوتے ہیں، جن میں بنیادی طور پر شامل ہیں:
برقی مقناطیسی مداخلت کو روکنا (EMI): درمیانے وولٹیج کیبل کی شیلڈنگ پرت ارد گرد کے آلات اور ماحول پر برقی مقناطیسی مداخلت کے اثرات کو مؤثر طریقے سے کم کر سکتی ہے، اور اس بات کو یقینی بناتی ہے کہ بیرونی شور سے بجلی کی ترسیل میں مداخلت نہ ہو۔
بیرونی ماحول سے کیبل کی حفاظت کریں: شیلڈنگ پرت ایک خاص حد تک کیبل کو مکینیکل نقصان، کیمیائی سنکنرن، نمی، الٹرا وایلیٹ شعاعوں اور دیگر بیرونی عوامل سے بچا سکتی ہے۔
برقی خرابیوں سے بچاؤ: شیلڈنگ پرت کرنٹ کو مؤثر طریقے سے منتشر کر سکتی ہے اور کرنٹ کے رساو اور برقی خرابیوں (جیسے شارٹ سرکٹ) کو کیبل اور اس کے آس پاس کے آلات کو نقصان پہنچانے سے روک سکتی ہے۔
کیبل کی مکینیکل طاقت کو بڑھانا: کچھ ایپلی کیشنز میں، شیلڈنگ پرت نہ صرف برقی افعال رکھتی ہے، بلکہ کیبل کے کمپریشن، تناؤ اور موڑنے کی مزاحمت کو بہتر بنانے کے مکینیکل کام بھی کرتی ہے۔
2. آسٹریلیا میں درمیانے درجے کی وولٹیج کیبلز کے لیے معیارات اور ضروریات
آسٹریلیا میں، میڈیم وولٹیج کیبلز کے ڈیزائن اور استعمال کو سخت قومی معیارات اور صنعت کی ضروریات کی تعمیل کرنی چاہیے، خاص طور پر شیلڈنگ پرت کے ڈیزائن اور مواد کے انتخاب میں۔ مندرجہ ذیل کئی اہم ڈیزائن کی ضروریات اور معیارات ہیں:
AS/NZS 1429.1 معیاری
مشترکہ آسٹریلیائی اور نیوزی لینڈ معیاری AS/NZS 1429.1 درمیانے وولٹیج کیبلز کے ڈیزائن اور تیاری کے لیے ایک اہم حوالہ دستاویز ہے۔ یہ معیار درمیانے وولٹیج کیبلز کے لیے تکنیکی تقاضوں کی وضاحت کرتا ہے، بشمول موصلیت، کنڈکٹرز، شیلڈنگ لیئرز، بیرونی شیٹز اور ٹیسٹنگ۔ درمیانی وولٹیج کیبلز کے شیلڈنگ پرت کے ڈیزائن کو اس معیار کی تعمیل کرنے کی ضرورت ہے تاکہ ہائی وولٹیج کے تحت کیبلز کی حفاظت اور وشوسنییتا کو یقینی بنایا جا سکے۔
اعلی معیار کی حفاظتی مواد کا انتخاب
آسٹریلوی میڈیم وولٹیج کیبلز کی شیلڈنگ پرت عام طور پر دھات (جیسے کاپر یا ایلومینیم) اور نان میٹل (جیسے کوندکٹو پولیمر) مواد استعمال کرتی ہے۔ دھاتی شیلڈنگ مواد بہترین برقی مقناطیسی شیلڈنگ کارکردگی فراہم کرتا ہے، جبکہ کنڈکٹیو پولیمر مواد ہلکے وزن کی کیبلز یا وزن کی خصوصی ضروریات کے ساتھ ایپلی کیشنز کے لیے زیادہ موزوں ہیں۔
بین الاقوامی سرٹیفیکیشن کے ساتھ تعمیل
آسٹریلوی میڈیم وولٹیج کیبلز کو عام طور پر بین الاقوامی سرٹیفیکیشن معیارات جیسے کہ IEC (انٹرنیشنل الیکٹرو ٹیکنیکل کمیشن) اور UL (انڈر رائٹرز لیبارٹریز) کو پورا کرنے کے لیے ڈیزائن کیا جاتا ہے تاکہ دنیا بھر میں کیبلز کی وشوسنییتا اور حفاظت کو یقینی بنایا جا سکے۔
پانی کی مزاحمت اور سنکنرن مزاحمت کی ضروریات
کچھ خاص ماحول میں درمیانے وولٹیج کیبلز کے لیے (جیسے زیر زمین بچھانے، مرطوب ماحول یا سمندری ماحول)، شیلڈنگ پرت کے ڈیزائن میں پانی کی مزاحمت اور سنکنرن مزاحمت بھی ہونی چاہیے تاکہ نمی اور کیمیکلز کو کیبل کے اندرونی حصے پر حملہ کرنے سے روکا جا سکے۔
3. درمیانے وولٹیج کیبلز کی مختلف اقسام کی شیلڈنگ پرت ڈیزائن
وولٹیج کی سطح، درخواست کے منظر نامے اور بیرونی ماحول پر منحصر ہے، آسٹریلوی مارکیٹ میں درمیانے وولٹیج کی کیبلز کی بہت سی مختلف اقسام ہیں، اور ہر قسم کی کیبل شیلڈنگ لیئر ڈیزائن کی اپنی مخصوص ضروریات ہیں۔
1. 11kV کاپر کیبل
11kV کاپر کیبل بڑے پیمانے پر شہری پاور گرڈز، صنعتی سہولیات اور درمیانے درجے کے پاور ٹرانسمیشن سسٹم میں استعمال ہوتی ہے۔ چونکہ تانبے میں کم مزاحمت اور بہتر چالکتا ہے، اس لیے 11kV کاپر کیبلز عام طور پر تانبے کے کنڈکٹرز کا استعمال کرتے ہیں تاکہ ٹرانسمیشن کے کم نقصانات کو یقینی بنایا جا سکے۔
شیلڈنگ پرت کے ڈیزائن کی ضروریات: تانبے کی کیبلز کی شیلڈنگ پرت عام طور پر تانبے کی لٹ میش یا ایلومینیم ورق پر مشتمل ہوتی ہے۔ تانبے کی لٹ میش میں اچھی برقی خصوصیات ہیں اور یہ برقی مقناطیسی مداخلت کو مؤثر طریقے سے کم کر سکتا ہے۔ ایلومینیم ورق کا استعمال کیبل کی استحکام اور مکینیکل طاقت کو بہتر بنانے کے لیے کیا جاتا ہے۔
سنکنرن اور آکسیڈیشن مزاحمت: چونکہ تانبے کے کنڈکٹرز کو آسانی سے آکسائڈائز کیا جاتا ہے، اس لیے تانبے کی کیبلز کی شیلڈنگ پرت کے ڈیزائن میں اینٹی آکسیڈیشن اقدامات کیے جانے چاہئیں تاکہ یہ یقینی بنایا جا سکے کہ طویل عرصے تک ہوا کے سامنے رہنے پر تانبے کا مواد خراب نہ ہو۔
2. 5kV میڈیم وولٹیج کیبل
5kV میڈیم وولٹیج کیبلز عام طور پر چھوٹے اور درمیانے درجے کے پاور ٹرانسمیشن سسٹمز میں استعمال ہوتی ہیں، جو تجارتی عمارتوں، رہائشی علاقوں اور کچھ درمیانے اور کم بوجھ والے بجلی کی طلب کے منظرناموں کے لیے موزوں ہوتی ہیں۔
شیلڈنگ پرت کے ڈیزائن کے تقاضے: 5kV میڈیم وولٹیج کیبلز میں، شیلڈنگ پرت عام طور پر ایلومینیم فوائل، تانبے کی لٹ میش یا کنڈکٹو پولیمر پرت پر مشتمل ہوتی ہے۔ اگرچہ وولٹیج کم ہے، پھر بھی کیبل کو ایک مخصوص برقی مقناطیسی مداخلت کی صلاحیت اور برقی حفاظت کی ضرورت ہے۔ اس طرح کی کیبلز کی شیلڈنگ پرت کو عام طور پر بہت زیادہ پروٹیکشن فنکشن کی ضرورت نہیں ہوتی ہے، اور بنیادی طور پر برقی مقناطیسی مداخلت کو دبانے پر توجہ مرکوز کرتی ہے۔
مواد کا انتخاب: 5kV کیبلز کی شیلڈنگ لیئر میٹریل کو عام طور پر ایلومینیم فوائل اور پولیمر میٹریل سے منتخب کیا جاتا ہے کیونکہ وہ ہلکے ہوتے ہیں اور کافی برقی شیلڈنگ کارکردگی رکھتے ہیں۔
3. 35kV میڈیم وولٹیج کیبل
35kV میڈیم وولٹیج کیبل بنیادی طور پر بڑے پیمانے پر بجلی کی ترسیل کے نظام کے لیے استعمال ہوتی ہے، اور بڑے پیمانے پر صنعتی علاقوں، بڑی تجارتی عمارتوں اور پاور سسٹمز میں استعمال ہوتی ہے جن کے لیے طویل فاصلے تک بجلی کی ترسیل کی ضرورت ہوتی ہے۔
شیلڈنگ ڈیزائن کی ضروریات: 35kV میڈیم وولٹیج کیبلز میں، شیلڈنگ ڈیزائن خاص طور پر پیچیدہ ہے اور عام طور پر ملٹی لیئر شیلڈنگ ڈھانچہ اپناتا ہے۔ اس میں ایک بیرونی ایلومینیم فوائل شیلڈ، ایک اندرونی تانبے کی لٹ والی میش، اور ایک کوندکٹو پولیمر شیلڈنگ مواد شامل ہے۔ ملٹی لیئر شیلڈنگ نہ صرف برقی مقناطیسی مداخلت کو مؤثر طریقے سے دبا سکتی ہے بلکہ مکینیکل نقصان کے خلاف مزاحمت کرنے کی کیبل کی صلاحیت کو بھی بڑھا سکتی ہے۔
پانی کی مزاحمت اور کیمیائی سنکنرن مزاحمت: 35kV کیبلز عام طور پر سخت ماحول میں استعمال ہوتی ہیں۔ شیلڈنگ ڈیزائن میں پانی کی مزاحمت، سنکنرن مزاحمت، اور کیمیائی مزاحمت کی خصوصیات ہونی چاہئیں تاکہ یہ یقینی بنایا جا سکے کہ کیبل مرطوب یا کیمیائی طور پر آلودہ ماحول میں مستحکم اور طویل مدتی کام کر سکتی ہے۔

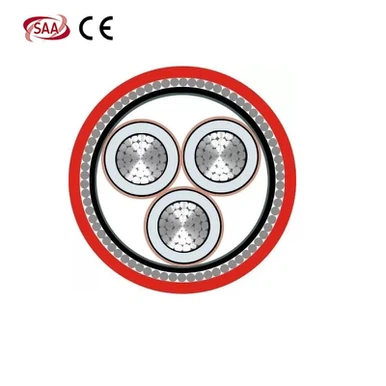

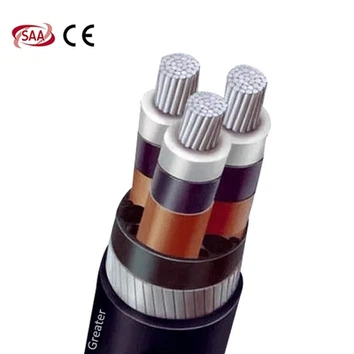

4. میڈیم وولٹیج بکتر بند کیبل
درمیانے وولٹیج والی بکتر بند کیبلز کو زیادہ مکینیکل جھٹکوں کے خلاف مزاحمت کے لیے ڈیزائن کیا گیا ہے اور اکثر ایسے ماحول میں استعمال ہوتے ہیں جنہیں اضافی تحفظ کی ضرورت ہوتی ہے، جیسے کہ زیر زمین بچھانے یا زیادہ بیرونی دباؤ والے علاقوں کے سامنے۔ اس قسم کی کیبل کیبل کی تناؤ اور دبانے والی طاقت کو بہتر بنانے کے لیے شیلڈنگ پرت کے باہر دھاتی میان (عام طور پر اسٹیل کے تار کی چوٹی یا ایلومینیم مرکب مواد) کا اضافہ کرتی ہے۔
شیلڈنگ ڈیزائن کے تقاضے: روایتی برقی مقناطیسی شیلڈنگ کے علاوہ، درمیانے وولٹیج کی بکتر بند کیبلز کی شیلڈنگ پرت کو میکانی نقصان کی اضافی مزاحمت کی بھی ضرورت ہوتی ہے۔ میان مواد (جیسے ایلومینیم ورق اور سٹیل کے تار کی چوٹی) بیرونی اثرات کو کیبل کو نقصان پہنچنے سے روکنے کے لیے تحفظ فراہم کرتے ہیں۔
ہائی وولٹیج اور ماحولیاتی مزاحمت: چونکہ درمیانے وولٹیج کی بکتر بند کیبلز اکثر سخت ماحول میں استعمال ہوتی ہیں، اس لیے شیلڈنگ پرت کو ایسے ڈیزائن کیا جانا چاہیے کہ اس میں ہائی وولٹیج کی مزاحمت کے ساتھ ساتھ UV اور سنکنرن مزاحمت بھی ہو۔
4. پرت کے ڈیزائن کو بچانے میں کلیدی چیلنجز
درمیانی وولٹیج کیبلز کی شیلڈنگ پرت کو ڈیزائن کرتے وقت، انجینئرز کو درج ذیل چیلنجوں پر قابو پانے کی ضرورت ہے:
برقی مقناطیسی مداخلت (EMI) دبانا
بجلی کے الیکٹرانک آلات کی وسیع پیمانے پر درخواست کے ساتھ، برقی مقناطیسی مداخلت کے ذرائع بڑھ رہے ہیں۔ لہٰذا، میڈیم وولٹیج کیبلز کا شیلڈنگ لیئر ڈیزائن اتنا موثر ہونا چاہیے کہ بیرونی برقی مقناطیسی لہروں کو پاور سگنلز کی ترسیل میں مداخلت سے روک سکے۔
ماحولیاتی موافقت
کیبل کی شیلڈنگ پرت کو انتہائی ماحول، جیسے اعلی درجہ حرارت، کم درجہ حرارت، نمی یا زیادہ سنکنرن ماحول میں اچھی کارکردگی کو برقرار رکھنے کی ضرورت ہے۔ ڈیزائن کرتے وقت، اس بات کو یقینی بنائیں کہ شیلڈنگ پرت کے مواد کا انتخاب مختلف ماحولیاتی ضروریات کے مطابق ہو سکے۔
مکینیکل تحفظ اور برقی تحفظ کے درمیان توازن
شیلڈنگ پرت میں نہ صرف برقی تنہائی کا فنکشن ہونا چاہیے، بلکہ اصل اطلاق میں کیبل کے مکینیکل اثرات اور دباؤ کو برداشت کرنے کے قابل بھی ہونا چاہیے۔ ان دو ضروریات کو متوازن کرنے کا طریقہ شیلڈنگ پرت ڈیزائن میں ایک اہم چیلنج ہے۔
