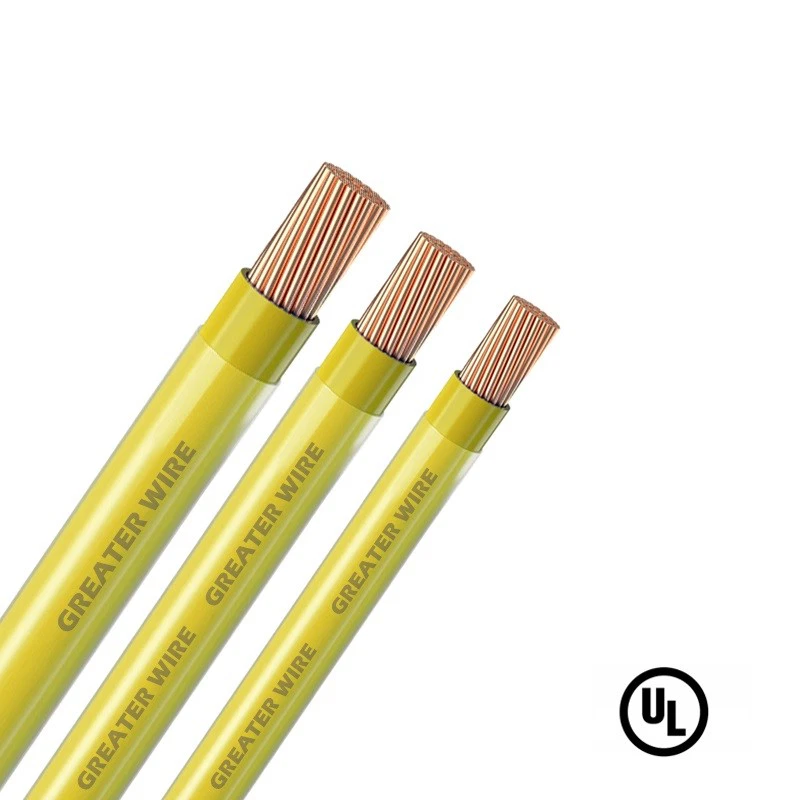

thhn/thwn تانبے کی عمارت کا تار تانبے کے کنڈکٹر ، پیویسی موصلیت اور نایلان میان ہے۔ Thhn/thwn کنڈکٹر نرم تیار کردہ تانبے سے بنے ہیں۔ سائز 14 سے 4/0 AWG ایک مجموعہ انلی اسٹینڈنگ کا استعمال کرتے ہیں ، جبکہ 250 کلومیٹر اور بڑے سائز کمپریسڈ تانبے کی کھڑے ہونے کا استعمال کرتے ہیں۔ 14AWG سے 10AWG ٹھوس یا پھنسے ہوئے کنڈکٹر ہیں ، اور 8 اے ڈبلیو جی سے زیادہ پھنسے ہوئے کنڈکٹر ہیں۔ تار کو سخت گرمی اور نمی سے مزاحم پیویسی موصلیت سے ڈھک لیا جاتا ہے جس میں مجموعی طور پر نایلان جیکٹ ٹکنالوجی کو استعمال کرتی ہے۔ سیاہ ، سفید ، سرخ ، نیلے ، جامنی ، سبز ، پیلے ، اورینج ، بھوری اور بھوری رنگ میں دستیاب ہے۔ دھاری دار ترتیب میں بھی دستیاب ہے۔ کچھ رنگ معاشی آرڈر کی مقدار کے تابع ہیں۔
درخواست
THHHN وائر کو قومی الیکٹریکل کوڈ (NEC) کے مطابق ڈیزائن کیا گیا ہے اور یہ صنعت کے معیارات کو پورا کرتا ہے ، جس سے مختلف عمارتوں اور وائرنگ منصوبوں میں استعمال کے ل its اس کی مناسبیت کو یقینی بنایا جاتا ہے۔ Thhn/Thwn میں بہترین لچک ہے ، چاہے وہ گیلے ہو یا خشک ، درجہ حرارت کی حدود 90 ڈگری سے زیادہ نہیں ، یا تیل یا کولینٹ کی موجودگی میں 75 ڈگری سے زیادہ نہیں ہے۔ ریٹیڈ وولٹیج 600 وولٹ ہے ، جو معیاری بجلی کی ضروریات کو پورا کرنے اور متعدد ایپلی کیشنز میں قابل اعتماد پاور ٹرانسمیشن فراہم کرنے کے لئے کافی ہے۔ THHN تاروں انتہائی موافقت پذیر ہیں ، چاہے تجارتی عمارتوں ، صنعتی سہولیات یا رہائشی عمارتوں میں ، مختلف ماحول میں بجلی کی تنصیبات کے لچک فراہم کرتے ہیں اور جدید صنعتی مشینری اور سازوسامان کے لئے بھی موزوں ہیں۔
خصوصیت
● ASTM- B3 ، B8 ، اور B787 (19 تار کا مجموعہ Unilay پھنسے ہوئے)
● UL معیارات 83 ، 758 ، 1063 ، اور 1581
● CSA C22.2 نمبر 75 ، T90 نایلان سائز 1000 KCMIL کے ذریعے
● فٹ 2 - تمام سائز
● سورج کی روشنی مزاحم - سائز 8 AWG اور اس سے بھی بڑا
● ROHS/پہنچنے کے مطابق
● UL & BPS سرٹیفیکیشن
● thhn ort90 نایلان- خشک مقامات سے زیادہ 90 ڈگری C نہیں ہے
thwn- گیلے مقامات 75 ڈگری سے تجاوز نہ کریں یا خشک مقامات 90 ڈگری سے زیادہ نہ ہوں یا جب تیل کے سامنے آنے پر 75 ڈگری سے زیادہ نہ ہوں۔
● Thwn -2- Wetordry مقامات 90 ڈگری سے زیادہ نہیں ہیں یا جب تیل کے سامنے آنے پر 75 ڈگری سے تجاوز نہ کریں مقامات
سرٹیفیکیشن
ہماری مصنوعات نے مختلف مائشٹھیت بین الاقوامی سرٹیفیکیشنز حاصل کیے ہیں ، جن میں UL ، TUV ، EU CPR ، CE ، ROHS ، اور دیگر شامل ہیں۔
پیکیج
پروڈکشن لائن
گریٹر وائر اور کیبل کارخانہ دار اسمارٹ اور ڈیجیٹل فیکٹریوں کا انضمام ہے جو پیداوار کی رفتار کو بڑھانے کے لئے ڈیزائن کیا گیا ہے اور زیادہ اہم طور پر اعلی ترین معیار کے معیار کو یقینی بناتا ہے ، جس میں خودکار پیداوار کے سامان کی درستگی 0. 002 ملی میٹر تک ہے۔ تیار کردہ ہر کیبل کی پیداوار اور معائنہ کے عمل کے دوران 100 ٪ کا ایک جامع معائنہ ہوتا ہے ، جس سے صحت سے متعلق اور کارکردگی کا ایک نیا دور پیدا ہوتا ہے۔ ایڈوانسڈ سیٹ اپ دستی اسمبلی سے وابستہ موروثی غلطیوں اور نقائص کو ختم کرتا ہے ، جس سے بے مثال وشوسنییتا کے ساتھ کسی مصنوع کی فراہمی کے وعدے پر عمل ہوتا ہے۔
کیس
ساتھی
سوالات
س: کیا آپ ایک ساتھ ٹھوس اور پھنسے ہوئے تار کا استعمال کرسکتے ہیں؟
س: کیا آپ کسی دکان کے لئے پھنسے ہوئے تار کا استعمال کرسکتے ہیں؟
س: کیا میں گھر کی وائرنگ کے لئے پھنسے ہوئے تار کا استعمال کرسکتا ہوں؟
ڈاؤن لوڈ، اتارنا ٹیگ: UL BPS سند یافتہ Thhn/Thwn تانبے کی عمارت کے تار ، چین UL BPS سند یافتہ Thhn/Thwn تانبے کی عمارت کے تار مینوفیکچررز ، سپلائرز ، فیکٹری
| نایلان میان (Thhn/thwn -2) کے ساتھ لیڈ فری تھرمو پلاسٹک حرارت سے مزاحم برقی تار۔ 600V. 90 ڈگری | |||||||||
| کنڈکٹر کا سائز | نمبر اور تار کا برائے نام قطر | دیوار کی موٹائی | تقریبا مجموعی قطر | کم سے کم موصلیت کے خلاف مزاحمت | * ampacity | کیبل برائے نام وزن | |||
| (ایم ایم) | (AWG) | (ایم ایم) | پیویسی (ملی میٹر) | نایلان (ملی میٹر) | (ایم ایم) | MΩ/کلومیٹر | 90 ڈگری گیلے | 90 ڈگری خشک | کلوگرام/کلومیٹر |
| thwn | thhn | ||||||||
| ٹھوس | |||||||||
| 1.6 ملی میٹر | 14 | 1x1.60 ملی میٹر | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 ملی میٹر | 12 | 1x2. 00 ملی میٹر | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6 ملی میٹر | 10 | 1x2.60 ملی میٹر | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2 ملی میٹر | 8 | 1x3.20 ملی میٹر | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| پھنسے ہوئے | |||||||||
| 2. 0 ملی میٹر | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5 ملی میٹر | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5 ملی میٹر | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 ملی میٹر | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 ملی میٹر | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 ملی میٹر | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 ملی میٹر | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 ملی میٹر | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 ملی میٹر | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 ملی میٹر | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 ملی میٹر | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 ملی میٹر | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 ملی میٹر | 250 ایم سی ایم | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 ملی میٹر | 300 ایم سی ایم | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 ایم سی ایم | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 ملی میٹر | 400 ایم سی ایم | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 ایم سی ایم | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 ملی میٹر | 500 ایم سی ایم | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 ایم سی ایم | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 ملی میٹر | 650 ایم سی ایم | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 ایم سی ایم | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 ملی میٹر | 800 ایم سی ایم | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 ملی میٹر | 1000 ایم سی ایم | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| حوالہ کے معیارات: پی ای سی ، این ای سی (30 ڈگری کے محیطی درجہ حرارت پر مبنی) | |||||||||
