UL 83 ایک اہم معیار ہے جو انڈر رائٹرز لیبارٹریز (UL) کے ذریعہ جاری کیا جاتا ہے ، جو ایک امریکی حفاظتی سرٹیفیکیشن ادارہ ہے ، تھرمو پلاسٹک موصل تاروں اور کیبلز کے لئے۔ شمالی امریکہ میں تاروں اور کیبلز کی تیاری اور جانچ کے لئے مستند معیار کے طور پر ، UL 83 THHHN تاروں کی کارکردگی ، حفاظت اور اطلاق کی گنجائش کے لئے واضح تقاضے طے کرتا ہے (تھرمو پلاسٹک ہائی ہیٹ مزاحم نایلان لیپت تار)۔ رہائشی ، تجارتی اور صنعتی وائرنگ میں ان کی عمدہ چالکتا ، درجہ حرارت کی اعلی مزاحمت ، اور کثیر مقصدی خصوصیات کی وجہ سے رہائشی ، تجارتی اور صنعتی وائرنگ میں بڑے پیمانے پر استعمال کیا جاتا ہے۔
کی بنیادی خصوصیاتthhn تار

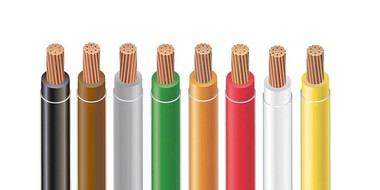

Thhn تار ایک قسم کی تار ہے جو تھرمو پلاسٹک نایلان کے ساتھ لیپت ہے ، جس میں درجہ حرارت کی اعلی مزاحمت اور نمی کی مزاحمت بہترین ہے۔ UL 83 معیاری جانچ اور سرٹیفیکیشن کے مطابق ، Thhn تار میں مندرجہ ذیل کلیدی خصوصیات ہیں:
1. کنڈکٹر کی قسم
Thhn کاپر تار: تانبے کے کنڈکٹروں کو مختلف Thhn تاروں میں ان کی عمدہ چالکتا اور سنکنرن مزاحمت کی وجہ سے بڑے پیمانے پر استعمال کیا جاتا ہے ، جیسے 2 Awg Thhn اور 4/0 thhn تانبے کی تاروں ، جو اعلی کارکردگی والے بجلی کی وائرنگ کی اکثریت کے لئے ترجیحی مواد ہیں۔
Thhn ایلومینیم کنڈکٹر: ایلومینیم کنڈکٹر ہلکا پھلکا اور کم لاگت ہیں ، لہذا کچھ مخصوص ایپلی کیشنز میں جہاں مجموعی وزن کو کم کرنا ضروری ہے ، ایلومینیم کنڈکٹر کا استعمال ایک معاشی اور موثر حل ہے۔
2. موصلیت پرت کا مواد
پیویسی اندرونی موصلیت کی پرت: پولی وینائل کلورائد (پی وی سی) کو اندرونی موصلیت کے مواد کے طور پر استعمال کیا جاتا ہے ، جو بنیادی بجلی سے الگ تھلگ تحفظ فراہم کرسکتا ہے ، اور 90 ڈگری سی (خشک ماحول) اور 75 ڈگری سی (مرطوب ماحول) تک اعلی درجہ حرارت کا مقابلہ کرسکتا ہے۔
نایلان بیرونی میان: نایلان کوٹنگ کی بیرونی پرت تار کو اضافی مکینیکل طاقت فراہم کرتی ہے اور اس میں کیمیائی سنکنرن اور پہننے کے لئے بہترین مزاحمت ہوتی ہے ، جس سے یہ سخت ماحول میں ایپلی کیشنز کے ل suitable موزوں ہوتا ہے جیسے صنعتی سہولیات میں کنڈوائٹس یا وائرنگ۔
3. عام وضاحتیں
بجلی کی مختلف ضروریات کو پورا کرنے کے لئے Thhn تاروں میں چھوٹی سے بڑی کیبلز تک وسیع پیمانے پر وضاحتیں ہیں۔ ، مختلف ماحول میں کارکردگی اور وشوسنییتا کو یقینی بنانے کے لئے۔ زیادہ سے زیادہ تار مینوفیکچرنگ مصنوعات کو L83 معیار کی مکمل تعمیل کرنے کے لئے احتیاط سے ڈیزائن کیا گیا ہے ، جس سے وہ متعدد ایپلی کیشنز کے ل the بہترین انتخاب بن جاتے ہیں۔ آپ ہر مخصوص ماڈل پروڈکٹ کو بہتر طور پر سمجھنے کے ل your آپ کی ضروریات کو پورا کرنے والے تفصیلی پروڈکٹ صفحات کو بھی براؤز کرسکتے ہیں۔ مندرجہ ذیل کچھ نمائندہ مخصوص سائز کی ایپلی کیشنز ہیں۔
14 AWG THHHN: یہ تار کم موجودہ ایپلی کیشنز جیسے رہائشی لائٹنگ اور ساکٹ سرکٹ وائرنگ کے لئے مثالی ہے۔ گھر کے بجلی کے نظام میں محفوظ اور موثر بجلی کی تقسیم کو یقینی بناتے ہوئے اس میں بہترین لچک اور تنصیب کی آسان خصوصیات ہیں۔
12 AWG THHN وائر اور10 AWG پھنسے ہوئے thhn تار: 12 AWG اور 10 AWG میں پھنسے ہوئے Thhn تار کا استعمال پھنسے ہوئے تانبے کے کنڈکٹروں کو کیبل کی تنصیب میں لچک اور آسانی کو بڑھانے کے لئے ، جس سے تنگ یا پیچیدہ وائرنگ ماحول میں استعمال کرنا آسان ہوجاتا ہے۔ 12 AWG THHN تار عام بجلی کے سرکٹس کے لئے موزوں ہے ، اور 10 AWG THHN تار اکثر اعلی طاقت والی موٹروں اور صنعتی کنٹرول سسٹم کے لئے استعمال کیا جاتا ہے ، جس میں زیادہ موجودہ بوجھ ہوتا ہے ، اور اعلی بوجھ سے بجلی کی فراہمی کے نظام جیسے HVAC (حرارتی ، وینٹیلیشن ، اور ائر کنڈیشنگ) کے سامان کے لئے موزوں ہے۔
8 AWG THHN کیبل: بجلی کے نظام میں استعمال کیا جاتا ہے جس میں اعلی موجودہ لے جانے کی صلاحیت اور زیادہ استحکام کی ضرورت ہوتی ہے ، یہ درمیانے پاور ایپلی کیشنز کے لئے مثالی ہے جیسے ایئر کنڈیشنر اور بڑے گھریلو ایپلائینسز کو طاقت بخش بناتا ہے ، اور جدید گھر اور ہلکے تجارتی بجلی کے نظام کے لئے ایک طاقتور حل فراہم کرنے کے بغیر اعلی موجودہ بوجھ کو سنبھال سکتا ہے۔
300 ایم سی ایم ٹی ایچ ایچ ایچ این کاپر وائراور500 Kcmil thhn کیبل: یہ ہیوی ڈیوٹی کیبلز ہیں جو گرمی اور کیمیائی مادوں کے خلاف انتہائی مزاحم ہیں اور اعلی موجودہ بوجھ لے کر مرکزی بجلی کی لائنوں کی حمایت کرنے کے لئے ڈیزائن کیے گئے ہیں۔ وہ صنعتی اور تجارتی تنصیبات کے لئے ڈیزائن کیے گئے ہیں تاکہ ماحول کا مطالبہ کرنے میں بھی قابل اعتماد کارکردگی کو یقینی بنایا جاسکے۔
اعلی درجہ حرارت کی مزاحمت ، نمی کی مزاحمت ، اور کیمیائی سنکنرن مزاحمت کی عمدہ خصوصیات کی وجہ سے رہائشی ، تجارتی اور صنعتی شعبوں میں THHN تاروں کو بڑے پیمانے پر استعمال کیا جاتا ہے ، بجلی کی ترسیل اور وائرنگ کی مختلف ضروریات کو پورا کرنا۔
Thhn تار کے لئے UL 83 تقاضے
1. thhn تار کا ڈھانچہ
UL 83 معیار کے مطابق ، THHHN تاروں کے بنیادی ڈھانچے کو مندرجہ ذیل وضاحتوں کی تعمیل کرنی ہوگی۔
کنڈکٹر: کنڈکٹر کو نرم تیار کردہ تانبے یا ایلومینیم سے تیار کرنے کی ضرورت ہے ، جو چالکتا ، تناؤ کی طاقت اور لچک کے ل UL UL کی ضروریات کو پورا کرسکتا ہے۔ تانبے کے کنڈکٹر عام طور پر thhn پھنسے ہوئے تار ہوتے ہیں ، جبکہ ایلومینیم کنڈکٹر زیادہ تر ٹھوس تاروں ہوتے ہیں۔
موصلیت کی پرت: اندرونی موصلیت کی پرت کو پیویسی مواد کا استعمال کرنا چاہئے جو UL معیارات کو پورا کرتا ہے ، اور بیرونی نایلان میان میں مزاحمت اور کیمیائی سنکنرن مزاحمت کا ہونا ضروری ہے۔
2. بجلی کی کارکردگیthhn کیبل
THHHN تاروں کی بجلی کی کارکردگی کو UL 83 کے مندرجہ ذیل ٹیسٹ پاس کرنا ہوں گے:
وولٹیج کی سطح: THHHN تار کا درجہ بند وولٹیج 600V ہے ، جو رہائشی ، تجارتی اور صنعتی وائرنگ کے لئے موزوں ہے۔
درجہ حرارت رواداری: یہ خشک ماحول میں 90 ڈگری سینٹی گریڈ تک اور مرطوب ماحول میں 75 ڈگری سینٹی گریڈ تک درجہ حرارت کا مقابلہ کرنے کے قابل ہونا چاہئے۔
برقی موصلیت کا امتحان: پیویسی اندرونی پرت کو بجلی کی موصلیت کی عمدہ کارکردگی کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ موصلیت کے نقائص کی وجہ سے موجودہ رساو نہیں ہوگا۔
3. thhn تار کی ماحولیاتی موافقت
UL 83 کو مختلف ماحول میں مستحکم کارکردگی کو برقرار رکھنے کے لئے thhn تاروں کی ضرورت ہے:
نمی کی مزاحمت: نمی کے اعلی ماحول میں تار کی حفاظت کو یقینی بنانے کے لئے بیرونی میان میں نمی کی مزاحمت ہونی چاہئے۔
کیمیائی سنکنرن مزاحمت: نایلان بیرونی میان چکنائی ، کیمیکلز اور الٹرا وایلیٹ کرنوں کے کٹاؤ کے خلاف مزاحمت کرسکتی ہے ، جس سے یہ خاص طور پر صنعتی منظرناموں کے لئے موزوں ہے۔
مزاحمت پہنیں: نایلان میان کو UL کے لباس ٹیسٹ کو پاس کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ اس کو نالیوں کی وائرنگ یا اعلی رگڑ ماحول میں آسانی سے نقصان نہیں پہنچا ہے۔
4. مکینیکل خصوصیات
UL 83 Thhn تار کی مکینیکل خصوصیات کے لئے واضح تقاضے بھی طے کرتا ہے:
تناؤ کی طاقت: کنڈکٹروں کے پاس تنصیب کے دوران ٹوٹ پھوٹ کو روکنے کے لئے کافی ٹینسائل طاقت ہونی چاہئے۔
موڑنے کی کارکردگی: خاص طور پر 12 Thhn اور 10 thhn پھنسے ہوئے ، پیچیدہ وائرنگ کی سہولت کے ل good اچھی لچک کی ضرورت ہے۔
thhn تار کی اہم درخواستیں
1. رہائشی وائرنگ
رہائشی وائرنگ کی ضروریات کے لئے Thhn تاروں انتہائی موزوں ہیں ، عام طور پر استعمال ہونے والی وضاحتیں جیسے 14 AWG Thhn تار اور 12 AWG میں پھنسے ہوئے Thhn تار کو کم طاقت سے لائٹنگ سرکٹس اور ساکٹ وائرنگ کے لئے ، مستحکم اور محفوظ بجلی کی فراہمی کو یقینی بناتا ہے۔
2. تجارتی عمارتیں
ایک تجارتی ماحول میں ، 8 AWG THHHN تار اور 2 AWG THHHN وائر بجلی کی فراہمی اور ریڑھ کی ہڈی کی وائرنگ کے لئے مثالی انتخاب ہیں ، جو درمیانے درجے کے سامان جیسے ائر کنڈیشنگ اور الیکٹرو مکینیکل آلات کے لئے قابل اعتماد بجلی کی ترسیل فراہم کرتے ہیں۔
3. صنعتی سہولیات
صنعتی منظرناموں میں اعلی بجلی کے بوجھ سے نمٹنے کی ضرورت ہوتی ہے ، عام طور پر بڑے سائز کے کیبلز جیسے 350 ایم سی ایم ٹی ایچ ایچ ایچ ایچ ایچ ایچ این تانبے کے تار اور 600 کے سی ایم آئی ایل ٹی ایچ ایچ ایچ ایچ این کیبل کو اعلی بوجھ سے بجلی کی فراہمی کے نظام کے لئے صنعتی آلات کی تقاضوں کی ضروریات کو پورا کرنے کے لئے استعمال کیا جاتا ہے۔
4. بڑے پیمانے پر انفراسٹرکچر پروجیکٹس
ہوائی اڈوں ، سب وے اسٹیشنوں ، اور ڈیٹا سینٹرز جیسے بڑے منصوبوں میں ، 4/0 thhn کاپر تار اور 3/0 thhn تار عام طور پر بنیادی بجلی کی فراہمی کی لائنوں کے طور پر استعمال کیے جاتے ہیں تاکہ سہولیات کے آلات کے عمل کی حمایت کے لئے موثر اور مستحکم بجلی کی تقسیم کو یقینی بنایا جاسکے۔
کے لئے UL 83 سرٹیفیکیشن کی اہمیتthhn تار
UL 83 سرٹیفیکیشن Thhn تار کے لئے مارکیٹ میں داخل ہونے کے لئے ایک اہم حد ہے ، بنیادی طور پر مندرجہ ذیل پہلوؤں میں جھلکتی ہے:
1. مصنوعات کی حفاظت کو یقینی بنائیں: UL 83 مصدقہ تاروں Thhn استعمال کرنے کے لئے زیادہ محفوظ ہیں اور شارٹ سرکٹس اور زیادہ گرمی جیسے مسائل کو مؤثر طریقے سے روک سکتے ہیں۔
2. مارکیٹ کی مسابقت کو بڑھانا: مصدقہ THHN تار کی مصنوعات میں صارفین کا اعتماد حاصل کرنے کا زیادہ امکان ہوتا ہے ، خاص طور پر شمالی امریکہ کی مارکیٹ میں زیادہ پہچان کے ساتھ۔
3. تکنیکی ترقی کو فروغ دینا: UL 83 کی سخت جانچ مینوفیکچرنگ کمپنیوں کو اپنی ٹکنالوجی کو مستقل طور پر بہتر بنانے اور مارکیٹ کو اعلی معیار کی THHN کیبل مصنوعات فراہم کرنے کی ترغیب دیتی ہے۔
اس کی عمدہ اعلی درجہ حرارت مزاحمت ، بقایا بجلی کی کارکردگی ، اور کثیر مقصدی خصوصیات کی وجہ سے دنیا بھر میں وسیع پیمانے پر استعمال ہونے والی کیبلز میں سے ایک THHN تار بن گیا ہے۔ UL 83 معیار ، اس کی پیداوار اور استعمال کے لئے مستند رہنما کے طور پر ، مختلف ماحول میں THHHN تار کی حفاظت اور وشوسنییتا کو یقینی بناتا ہے۔ 14 AWG THHN سے لے کر 600 KCMIL THHHN کیبل تک ، تاروں کی مختلف وضاحتیں رہائشی سے صنعتی تک مختلف ضروریات کو پورا کرتی ہیں۔ UL 83 کی سخت ضروریات کو پورا کرکے ، Thhn کیبلز کو دنیا بھر میں بڑے پیمانے پر استعمال کیا گیا ہے ، جو بجلی کی ترسیل اور وائرنگ کے لئے قابل اعتماد ضمانتیں فراہم کرتے ہیں۔
زیادہ سے زیادہ تار بنانے والے کے ذریعہ تیار کردہ THHN تاروں UL مصدقہ ہیں اور UL 83 معیارات پر پورا اترتے ہیں ، اس بات کو یقینی بناتے ہیں کہ کیبلز حفاظت ، چالکتا اور استحکام کے لحاظ سے اعلی صنعت کے معیار پر پورا اتریں۔ چاہے گیلے ہو یا خشک ماحول میں ، زیادہ سے زیادہ تار کی Thhn تاروں مستحکم کارکردگی کو برقرار رکھ سکتی ہے اور محفوظ اور موثر بجلی کی ترسیل کو یقینی بنا سکتی ہے۔ ہم درخواست کے مختلف منظرناموں کی ضروریات کو پورا کرنے کے لئے ملٹی اسپیسیکیشن اور کثیر رنگ کی تخصیص کی حمایت کرتے ہیں۔ THHN وائر کے تفصیلی تکنیکی پیرامیٹرز اور UL سرٹیفیکیشن دستاویزات سے مشورہ کرنے اور حاصل کرنے میں خوش آمدید۔ ہماری پیشہ ور ٹیم آپ کو تیز ردعمل اور پیشہ ورانہ مدد فراہم کرے گی!
