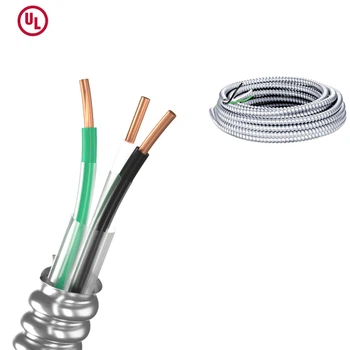

1. ڈھانچہایم سی کیبل
ایم سی کیبل کے بنیادی ڈھانچے میں عام طور پر مندرجہ ذیل حصے شامل ہیں:
سب سے پہلے ، کنڈکٹر کا حصہ ہے ، جو عام طور پر تانبے یا ایلومینیم سے بنا ہوتا ہے اور بجلی یا اشاروں کو منتقل کرنے میں مرکزی کردار ادا کرتا ہے۔ کنڈکٹر کو ایک موصلیت کی پرت کے گرد لپیٹا جاتا ہے تاکہ مختصر سرکٹس کو روکا جاسکے اور کیبل کی حفاظت کو بہتر بنایا جاسکے۔ ایم سی کیبلز کی کچھ اقسام میں ، فلرز اور اندرونی میانوں کو بھی شامل کیا جاسکتا ہے ، جو کیبل کے اندرونی ڈھانچے کی سالمیت کو مؤثر طریقے سے برقرار رکھ سکتے ہیں اور اس کی مجموعی استحکام کو بہتر بنا سکتے ہیں۔
اس کے علاوہ ، ایم سی کیبلز کی سب سے زیادہ نمائندہ خصوصیات میں سے ایک ان کی کوچ پرت ہے۔ کوچ کی پرت عام طور پر دھات کے مواد سے بنی ہوتی ہے جیسے ایلومینیم یا اسٹیل ، اضافی مکینیکل تحفظ فراہم کرنے کے لئے استعمال کیا جاتا ہے تاکہ اسے سخت ماحول میں چلانے کے قابل بنایا جاسکے۔ آرمر پرت کی موجودگی ایم سی کیبلز کو انتہائی پائیدار بناتی ہے ، جو بیرونی دباؤ ، جسمانی نقصان اور چوہا نقصان کو برداشت کرنے کے قابل ہے۔
کچھ ایم سی کیبل ڈیزائنوں میں ، بچت کرنے والی پرتیں بھی شامل کی جاسکتی ہیں۔ شیلڈنگ پرت کا بنیادی کام برقی مقناطیسی مداخلت (EMI) کو کم کرنا ہے اور کیبل کے اندر سگنل ٹرانسمیشن کے معیار کی حفاظت کرنا ہے ، خاص طور پر صنعتی اور مواصلات کے شعبوں میں جس میں اعلی برقی مقناطیسی ماحول کی ضرورت ہوتی ہے۔
2. کوچ پرت کا کردار اور خصوصیات
ایم سی کیبل کی بکتر بند پرت بنیادی طور پر جسمانی تحفظ کی تقریب میں کام کرتی ہے۔ آرمر پرت کا ڈیزائن کیبلز کو مختلف سخت ماحول میں عام طور پر چلانے کے قابل بناتا ہے ، جیسے زیر زمین وائرنگ ، صنعتی پلانٹ ، یا اعلی مکینیکل تناؤ والے علاقوں میں۔ اس کی اہم خصوصیات میں شامل ہیں:
سب سے پہلے ، کوچ کی پرت عام طور پر دھات کے مواد جیسے ایلومینیم یا جستی اسٹیل سے بنی ہوتی ہے۔ یہ مواد نہ صرف مضبوط اثر مزاحمت فراہم کرتے ہیں ، بلکہ کیبلز کو میکانکی طور پر نقصان پہنچانے سے بھی مؤثر طریقے سے روکتے ہیں۔ کوچ کی پرت قابل بناتی ہےایم سی کیبلزاہم بیرونی دباؤ کا مقابلہ کرنے کے لئے ، جیسے تعمیراتی مقامات پر بھاری شے کچلنے یا تعمیراتی مقامات پر جسمانی کمپریشن۔
دوم ، آرمر پرت کیبل کی استحکام کو بڑھا سکتی ہے ، جس سے یہ سخت ماحول میں مستحکم کارکردگی کو برقرار رکھنے کے قابل بناتا ہے۔ مثال کے طور پر ، مرطوب ، سنکنرن یا اعلی درجہ حرارت والے ماحول میں ، آرمر پرت ماحولیاتی عوامل کی وجہ سے کیبل کو پہنچنے والے نقصان کو روکنے کے لئے اضافی تحفظ فراہم کرسکتی ہے۔ اس کے علاوہ ، کوچ پرت ایک خاص حد تک بجلی کی بچت بھی فراہم کرسکتی ہے ، لیکن یہ اثر عام طور پر کمزور ہوتا ہے اور اسے شیلڈنگ کی خصوصی پرتوں سے الجھن میں نہیں ڈالنا چاہئے۔
3. شیلڈنگ پرت کی فنکشن اور خصوصیات
شیلڈنگ پرت کا بنیادی کام برقی مقناطیسی مداخلت (EMI) کو کم کرنا ہے ، اس بات کو یقینی بنانا ہے کہ کیبل کے اندر سگنل ٹرانسمیشن بیرونی مداخلت سے متاثر نہیں ہوتا ہے ، اور اس کے اپنے برقی مقناطیسی تابکاری کو دوسرے آلات کو متاثر کرنے سے روکتا ہے۔ جدید الیکٹرانک اور مواصلات کے نظام میں ، برقی مقناطیسی مداخلت ایک اہم عنصر ہے جو سگنل کے معیار کو متاثر کرتا ہے ، لہذا اعلی صحت سے متعلق ڈیٹا ٹرانسمیشن کے لئے بچت کرنے والی پرتیں بہت ضروری ہیں۔
شیلڈنگ پرت عام طور پر تانبے سے بنے ہوئے میش ، ایلومینیم ورق ، یا تانبے کی ورق سے بنی ہوتی ہے ، جو بیرونی برقی مقناطیسی لہروں کو مؤثر طریقے سے جذب اور عکاسی کرسکتی ہے ، اس طرح مداخلت کو کم اور سگنل استحکام کو بہتر بناتا ہے۔ خاص طور پر اعلی تعدد سگنل ٹرانسمیشن کے عمل میں ، شیلڈنگ پرت سگنل کی توجہ کو بہت کم کر سکتی ہے اور ڈیٹا کی سالمیت کو یقینی بنا سکتی ہے۔
یہ بات قابل غور ہے کہ شیلڈنگ پرت کی تاثیر کا انحصار مناسب بنیاد پر ہے۔ اگر شیلڈنگ پرت کو مناسب طریقے سے گراؤنڈ نہیں کیا گیا ہے تو ، یہ نہ صرف موثر شیلڈنگ فراہم کرنے میں ناکام رہتا ہے ، بلکہ برقی مقناطیسی مداخلت کا ایک نیا ذریعہ بھی بن سکتا ہے۔ لہذا ، جب شیلڈڈ ایم سی کیبلز کو انسٹال کرتے ہیں تو ، اس بات کو یقینی بنانا ضروری ہے کہ شیلڈنگ پرت کا گراؤنڈنگ ڈیزائن اس کی تاثیر کو زیادہ سے زیادہ کرنے کے لئے صنعت کے معیار کے مطابق ہو۔
4. کیا ایم سی کیبل میں شیلڈنگ پرت شامل ہے؟
تمام ایم سی کیبلز میں شیلڈنگ پرت نہیں ہے۔ معیاری ایم سی کیبلز بنیادی طور پر جسمانی تحفظ فراہم کرنے کے لئے بکتر بند پرتوں پر انحصار کرتے ہیں ، اور ایسے معاملات میں جہاں EMI دبانے کی ضرورت ہوتی ہے ، اضافی شیلڈنگ پرتیں شامل کی جاسکتی ہیں۔ مثال کے طور پر ، کچھ عام ایم سی کیبلز خصوصی شیلڈنگ پرتوں سے لیس نہیں ہیں ، لیکن اینٹی مداخلت کی بنیادی صلاحیتوں کو فراہم کرنے کے لئے مکمل طور پر کوچ پرتوں پر انحصار کرتے ہیں۔ تاہم ، ایسے منظرناموں میں جن کے لئے اعلی برقی مقناطیسی ماحول کی ضرورت ہوتی ہے ، جیسے ڈیٹا سینٹرز ، آٹومیشن کنٹرول سسٹم ، آڈیو اور ویڈیو سگنل ٹرانسمیشن ، عام طور پر یہ ضروری ہوتا ہے کہ ایم سی کیبلز کا استعمال نظام پر بیرونی برقی مقناطیسی مداخلت کے اثرات کو کم کرنے کے ل shad شیلڈنگ پرتوں والی پرتوں کے ساتھ کیا جائے۔
5. شیلڈنگ پرت اور کوچ پرت کے مابین کلیدی اختلافات
اگرچہ کیبلز کے تحفظ کے فنکشن میں بکتر بند اور بچانے والی دونوں پرتیں شامل ہیں ، لیکن ان کے کردار اور خصوصیات بالکل مختلف ہیں۔ آرمر پرت کا بنیادی کام مکینیکل تحفظ فراہم کرنا ہے ، جس میں کیبل کو مختلف سخت ماحول میں مستحکم رکھا جاتا ہے ، جبکہ شیلڈنگ پرت کا بنیادی کام برقی مقناطیسی مداخلت کو کم کرنا اور سگنل استحکام کو یقینی بنانا ہے۔
کوچ کی پرت عام طور پر دھات کے مواد سے بنی ہوتی ہے ، اور اس کا بنیادی مقصد جسمانی نقصان جیسے بیرونی دباؤ ، کمپریشن ، کٹوتیوں ، یا جانوروں کے کاٹنے کو روکنا ہے۔ شیلڈنگ پرت کا مواد عام طور پر تانبے سے بنے ہوئے میش یا ایلومینیم ورق ہوتا ہے ، جو بنیادی طور پر برقی مقناطیسی لہر مداخلت کو کم کرنے اور سگنل ٹرانسمیشن کے استحکام اور سالمیت کو یقینی بنانے کے لئے استعمال ہوتا ہے۔
اس کے علاوہ ، آرمر پرت کچھ معاملات میں گراؤنڈنگ راہ کے طور پر کام کرسکتی ہے ، لیکن اس کا بنیادی کام اب بھی مکینیکل تحفظ ہے۔ اینٹی مداخلت کی صلاحیت کو مکمل طور پر استعمال کرنے کے لئے شیلڈنگ پرت کو مناسب طریقے سے گراؤنڈ کرنا چاہئے۔ اگر شیلڈنگ پرت مناسب طریقے سے گراؤنڈ نہیں ہے تو ، یہ نہ صرف مداخلت کو ڈھال نہیں سکتا ، بلکہ مداخلت کا ایک ممکنہ ذریعہ بھی بن سکتا ہے۔
6. جب شیلڈڈ کا انتخاب کریںایم سی کیبل?
کچھ خاص معاملات میں ، شیلڈنگ پرتوں والی ایم سی کیبلز کا انتخاب کرنا ضروری ہے۔ مثال کے طور پر ، مضبوط برقی مقناطیسی مداخلت والے ماحول میں ، جیسے صنعتی آٹومیشن آلات ، متغیر فریکوینسی ڈرائیو سسٹم ، مواصلات کا سامان ، طبی آلات ، وغیرہ ، شیلڈنگ پرتیں مؤثر طریقے سے مداخلت کو کم کرسکتی ہیں اور سامان کے عمل کے استحکام کو بہتر بنا سکتی ہیں۔
اگر ایم سی کیبلز کو اعلی طاقت والے سامان یا اعلی وولٹیج کیبلز کے قریب علاقوں میں نصب کرنے کی ضرورت ہے تو ، شیلڈنگ پرتوں والی ایم سی کیبلز کا استعمال کیبلز کے اندرونی اشاروں پر بیرونی برقی مقناطیسی شعبوں کے اثرات کو مؤثر طریقے سے کم کرسکتا ہے اور سگنل ٹرانسمیشن میں مداخلت سے بچ سکتا ہے۔
