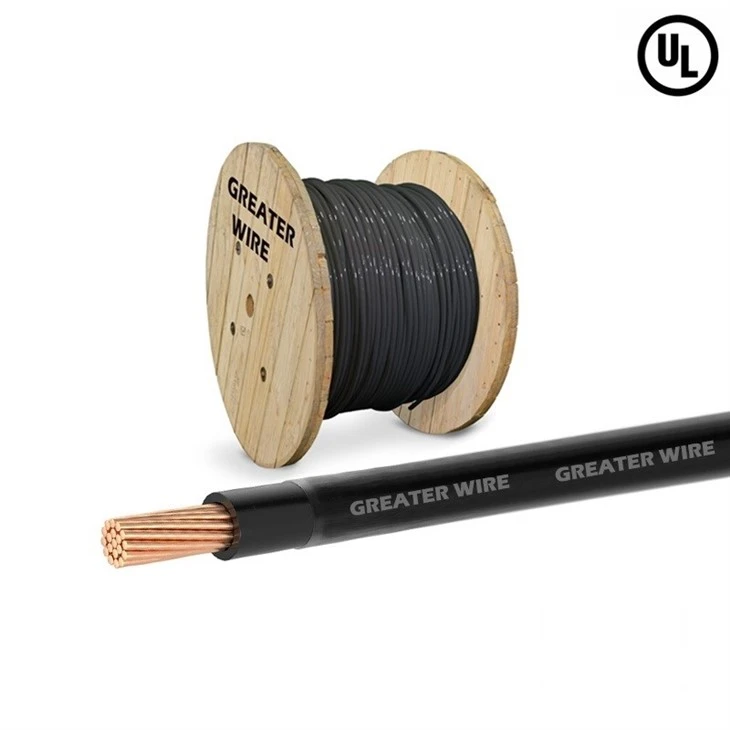

T90 نایلان کیبل 600V

T90 نایلان کیبلز اینیلڈ (نرم) تانبے کے کنڈکٹر کے ساتھ تعمیر کی جاتی ہیں اور پائیدار ، گرمی اور نمی سے بچنے والے تھرمو پلاسٹک پیویسی موصلیت کے ساتھ موصل ہیں۔
اضافی مکینیکل تحفظ اور کیمیائی مزاحمت کے لئے موصلیت پر ایک سخت نایلان جیکٹ کا اطلاق ہوتا ہے۔
AWG 14 (19 اسٹرینڈز) سے AWG 4/0 (19 اسٹینڈز) سے سائز میں اضافہ لچکدار اور کنڈکٹر کی سالمیت کے لئے امتزاج یونلی اسٹینڈنگ کا استعمال کیا جاتا ہے ، جبکہ بڑے پھنسے ہوئے سائز کمپریسڈ اسٹینڈنگ کا استعمال کرتے ہیں۔
ٹی 90 نایلان کیبلز مختلف قسم کے معیاری رنگوں میں دستیاب ہیں ، جن میں سیاہ ، سفید ، سرخ ، نیلے ، سبز ، پیلے رنگ ، بھوری ، نارنجی اور بھوری رنگ شامل ہیں ، جس سے آسان مرحلے اور سرکٹ کی شناخت کی اجازت ملتی ہے۔

درخواست

T90 نایلان کیبلز بنیادی طور پر نالی یا ریس ویز میں استعمال کے ل designed تیار کی گئی ہیں ، نیز خشک یا نم انڈور ماحول میں بے نقاب وائرنگ کے لئے بھی تیار کی گئی ہیں۔ 600 وولٹ تک کی وولٹیج کی درجہ بندی کے ساتھ ، وہ رہائشی ، تجارتی اور ہلکی صنعتی وائرنگ کی ایپلی کیشنز کے لئے موزوں ہیں۔ یہ کیبلز خشک مقامات میں زیادہ سے زیادہ 90 ڈگری اور گیلے یا نم علاقوں میں 75 ڈگری کے زیادہ سے زیادہ آپریٹنگ درجہ حرارت کے ساتھ ، متعدد حالات میں قابل اعتماد طریقے سے انجام دینے کے لئے بنائے گئے ہیں۔ سرد موسم کے استعمال کے ل T ، T90 نایلان کیبلز انسٹال کی جاسکتی ہیں اور -10 ڈگری تک سنبھال سکتی ہیں ، درجہ حرارت پر کم سے کم -25 ڈگری کے ساتھ مستقل آپریشن ممکن ہے۔ مخصوص تنصیب کی ضروریات اور رہنمائی کے لئے ہمیشہ کینیڈا کے الیکٹریکل کوڈ پارٹ 1 کا حوالہ دیں۔

معیارات

T90 نایلان کیبل صنعت کے مختلف معیارات کو پورا کرنے یا اس سے تجاوز کرنے کے لئے تیار کیا گیا ہے۔
یہ کیبلز ASTM کی وضاحتوں کے مطابق ہیں اور CSA اسٹینڈرڈ C22.2 NO . 75 (فائل LL90458) کے تحت مکمل طور پر تصدیق شدہ ہیں۔
وہ کینیڈا کے الیکٹریکل کوڈ کے مطابق ڈیزائن کیے گئے ہیں اور وہ -25 ڈگری کولڈ موڑ ٹیسٹ کے مطابق ہیں ، جس سے وہ سرد آب و ہوا کی تنصیبات کے ل suitable موزوں ہیں۔
کیبلز CSA FT-1 شعلہ ٹیسٹ کی درجہ بندی بھی رکھتے ہیں ، جو محدود جگہوں میں استعمال کے لئے شعلہ مزاحمت کی نشاندہی کرتے ہیں۔
وہ دونوں CSA اور C (UL) درج ہیں ، جو کینیڈا اور ریاستہائے متحدہ میں استعمال کے ل safety حفاظت اور معیار کی یقین دہانی فراہم کرتے ہیں۔

سند

T90 نایلان کیبلز CSA معیاری C22.2 NO . 75 سے مکمل طور پر تصدیق شدہ ہیں ، جو کینیڈا کی سخت بجلی کی حفاظت اور کارکردگی کی ضروریات کے ساتھ ان کی تعمیل کی تصدیق کرتے ہیں۔ CSA فائل نمبر LL90458 کے تحت منظور شدہ ، T90 نایلان کیبلز رہائشی ، تجارتی اور ادارہ جاتی منصوبوں میں وسیع پیمانے پر بلڈنگ وائرنگ ایپلی کیشنز میں استعمال کے ل suitable موزوں ہیں۔ سی ایس اے کے معیارات کی تعمیل اس بات کی ضمانت دیتی ہے کہ مصنوعات کو کینیڈا کے الیکٹریکل کوڈ کے تحت پہچانا جاتا ہے ، جس سے ٹھیکیداروں اور انجینئروں کو کوڈ کے مطابق نظام میں T90 کیبلز کی وضاحت اور انسٹال کرنے کا اعتماد ملتا ہے۔

پیکیج

T90 wire package

پروڈکشن لائن

گریٹر وائر تیار کرنے والا T90 نایلان کیبلز کا قابل اعتماد اور تجربہ کار پروڈیوسر ہے ، جس میں تار اور کیبل انڈسٹری میں 30 سال سے زیادہ مہارت ہے۔ ہم نے جدید ترین پیداوار کے عمل کو کمال کیا ہے جس کے نتیجے میں عین مطابق کنڈکٹر اسٹینڈنگ ، یکساں موصلیت کی موٹائی ، اور اعلی نایلان جیکٹنگ ہوتی ہے۔ ہماری فیکٹریوں میں بیچ سے بیچ تک سخت رواداری اور مستقل کارکردگی کو برقرار رکھنے کے لئے جدید اخراج اور کوالٹی کنٹرول سسٹم سے لیس ہیں۔ یہ تکنیکی صحت سے متعلق ہمارے کیبلز کو CSA کے سخت معیارات کو پورا کرنے کے قابل بناتا ہے۔ ہمارا گہرا تکنیکی علم اور برآمد کا تجربہ ہمیں کینیڈا اور عالمی منڈی میں اپنے صارفین کے لئے قابل اعتماد تار اور کیبل پارٹنر بناتا ہے۔

کیس

Company cases

ساتھی

greater wire Partner

سوالات

س: کیا Thhn تار T90 کی طرح ہے؟

A: عملی طور پر بہت مماثل ہے۔ دونوں میں پیویسی موصلیت ، نایلان جیکٹس ، اور ایک ہی وولٹیج اور درجہ حرارت کی درجہ بندی ہوتی ہے۔ Thhn / MTW / Thwn-2 / T90 کیبلز نیشنل الیکٹریکل کوڈ (NEC) کے مطابق عمومی مقصد کے وائرنگ ایپلی کیشنز کے لئے ڈیزائن کیے گئے ہیں۔

س: T90 اور TW75 کے درمیان کیا فرق ہے؟

A: RW90 انڈور ایپلی کیشنز کے لئے بہترین ہے جہاں کیبل کو نالی کے ذریعہ محفوظ کیا جاتا ہے۔
RWU90 بیرونی یا زیر زمین تنصیبات کے لئے موزوں ہے ، جس میں دفن کی براہ راست صلاحیت اور سورج کی روشنی کی مزاحمت کی پیش کش کی جاتی ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: T90 نایلان کیبل 600V ، چین T90 نایلان کیبل 600V مینوفیکچررز ، سپلائرز ، فیکٹری

T90 nylon cable

AWG سائز	موصلیت کی موٹائی		جیکٹ کی موٹائی		تقریبا قطر		خالص وزن
AWG سائز	میں	ملی میٹر	میں	ملی میٹر	میں	ملی میٹر	lb/mft	کلوگرام/کلومیٹر
14(1)	0.015	0.380	0.004	0.100	0.102	2.590	15	23
12(1)	0.015	0.380	0.004	0.100	0.119	3.020	23	24
10(1)	0.020	0.510	0.004	0.100	0.150	3.810	37	55
14(19)	0.015	0.380	0.004	0.100	0.109	2.770	16	23
12(19)	0.015	0.380	0.004	0.100	0.128	3.250	24	36
10(19)	0.020	0.510	0.004	0.100	0.161	4.090	38	57
8(19)	0.030	0.760	0.005	0.130	0.213	5.410	63	93
6(19)	0.030	0.760	0.005	0.130	0.249	6.320	95	141
4(19)	0.040	1.020	0.006	0.150	0.318	8.080	152	227
3(19)	0.040	1.020	0.006	0.150	0.346	8.790	189	281
2(19)	0.040	1.020	0.006	0.150	0.378	9.600	234	349
1(19)	0.050	1.270	0.007	0.180	0.435	11.000	299	446
1/0 (19)	0.050	1.270	0.007	0.180	0.474	12.000	372	553
2/0 (19)	0.050	1.270	0.007	0.180	0.518	13.200	462	687
3/0 (19)	0.050	1.270	0.007	0.180	0.568	14.400	575	856
4/0 (19)	0.050	1.270	0.007	0.180	0.624	15.800	718	1068
250(37)	0.060	1.520	0.008	0.200	0.694	17.600	851	1266
350 (37)	0.060	1.520	0.008	0.200	0.797	20.200	1174	1747
500(37)	0.060	1.520	0.008	0.200	0.926	23.500	1655	2462
