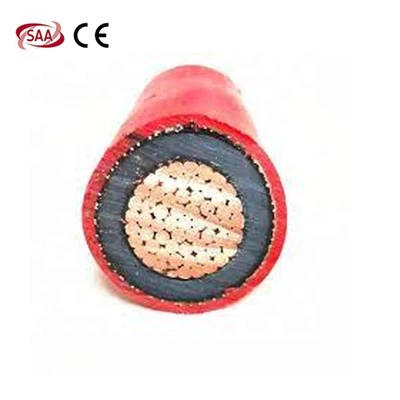

امریکی معیاری mv105 15kv کیبل ایک کیبل ہے جو امریکی معیاری وضاحتوں پر پورا اترتی ہے اور بنیادی طور پر ہائی وولٹیج ایپلی کیشن کے منظرناموں میں استعمال ہوتی ہے۔ اس کیبل کا درجہ بندی شدہ وولٹیج 15kV ہے، درجہ حرارت کی مزاحمت کی درجہ بندی 105 ڈگری ہے، UL معیارات کے مطابق ہے، اور عام طور پر صنعتی اور تجارتی ایپلی کیشنز جیسے پاور اسٹیشن، ڈسٹری بیوشن اسٹیشن، سب اسٹیشنز، اور پاور ریگولیشن آلات میں استعمال ہوتی ہے۔
خصوصیات
امریکی معیاری mv 105 15kv کیبل کی خصوصیات میں اعلی لچک اور اچھی حفاظتی نظام شامل ہے۔ یہ کیبلز کی لچک کو بہت بہتر بناتا ہے، تنصیب کے طریقہ کار کو آسان بناتا ہے، اور بریڈڈ شیلڈنگ سسٹم کے ذریعے تنصیب کے لیے درکار وقت اور مزدوری کے اخراجات کو کم کرتا ہے۔ اس کے علاوہ، کیبل سورج کی روشنی اور تیل کے خلاف بھی مضبوط مزاحمت رکھتی ہے، اور یہاں تک کہ اس نے -40ºC کولڈ موڑنے کا امتحان پاس کیا ہے۔ NEC کے معیارات کے مطابق، اسے براہ راست دفن کیا جا سکتا ہے، یہ پاور سٹیشنوں، ڈسٹری بیوشن سٹیشنوں، سب سٹیشنوں اور پاور ریگولیشن کے آلات کے لیے ایک مثالی انتخاب ہے۔
فیچر
● کنڈکٹر: الیکٹرولیٹک کمپریسڈ ایلومینیم کلاس 2 یا کاپر کلاس 2 (نرم کاپر یا 1350-H19 ایلومینیم)
● UL1072
● FT2 FT1 VW-1 - تمام سائز
● سورج کی روشنی سے بچنے والا - سائز 8 AWG اور بڑا
● RoHS/RECH کے مطابق
● UL اور CSA سرٹیفیکیشن
● کنڈکٹر اسکرین: نیم کوندکٹو ایکسٹروڈڈ پرت
● بیرونی میان: سورج مزاحم LLDPE میان
● شرح شدہ وولٹیج (U): 5~35 kV
سرٹیفیکیشن
ہماری مصنوعات نے مختلف باوقار بین الاقوامی سرٹیفیکیشن حاصل کیے ہیں، بشمول UL، TUV، EU CPR، CE، ROHS، اور دیگر۔
پیکج
پروڈکشن لائن
گریٹر وائر اینڈ کیبل مینوفیکچرر سمارٹ اور ڈیجیٹل فیکٹریوں کا ایک انضمام ہے جو پیداوار کی رفتار کو بڑھانے اور زیادہ اہم بات یہ ہے کہ اعلیٰ ترین معیار کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے، جس میں خودکار پیداواری آلات کی درستگی 0.002mm تک ہے۔ ہر تیار کردہ کیبل پروڈکشن اور معائنہ کے پورے عمل میں 100% جامع معائنہ سے گزرتی ہے، جس سے درستگی اور کارکردگی کا ایک نیا دور پیدا ہوتا ہے۔ ایڈوانس سیٹ اپ دستی اسمبلی سے منسلک موروثی غلطیوں اور نقائص کو ختم کرتا ہے، بے مثال قابل اعتمادی کے ساتھ پروڈکٹ کی فراہمی کے وعدے پر استوار ہے۔
کیس
ساتھی
اکثر پوچھے گئے سوالات
سوال: mv 105 15kv کیبل کس کے لیے استعمال ہوتی ہے؟
سوال: MV 15 kV کیبل کا کیا مطلب ہے؟
سوال: کیا 15kV میڈیم وولٹیج کیبل ہے؟
ڈاؤن لوڈ، اتارنا ٹیگ: mv 105 15kv کیبل، چین mv 105 15kv کیبل مینوفیکچررز، سپلائرز، فیکٹری
| لیڈ فری تھرمو پلاسٹک ہیٹ ریزسٹنٹ برقی تار نایلان میان کے ساتھ (Thhn/Thwn-2)۔ 600V 90 ڈگری | |||||||||
| موصل کا سائز | تار کا نمبر اور برائے نام قطر | دیوار کی موٹائی | تقریباً مجموعی قطر | کم از کم موصلیت مزاحمت | * ہم آہنگی۔ | کیبل برائے نام وزن | |||
| (ملی میٹر) | (اے ڈبلیو جی) | (ملی میٹر) | پیویسی (ملی میٹر) | نایلان (ملی میٹر) | (ملی میٹر) | m٪ce٪a9٪2fkM | 90 ڈگری گیلا | 90 ڈگری خشک | KG٪2fkM |
| THWN | ٹی ایچ ایچ این | ||||||||
| ٹھوس | |||||||||
| 1.6 ملی میٹر | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2۔{1}}ملی میٹر | 12 | 1x2۔{2}}ملی میٹر | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6 ملی میٹر | 10 | 1x2.60mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2 ملی میٹر | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| پھنسے ہوئے | |||||||||
| 2۔{1}}mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5 ملی میٹر | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5 ملی میٹر ٪ c2٪ b2 | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8۔{1}mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 ملی میٹر | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 ملی میٹر | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 ملی میٹر | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 ملی میٹر | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 ملی میٹر | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm٪ c2٪ b2 | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm٪ c2٪ b2 | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 ملی میٹر | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 ملی میٹر | 250 ایم سی ایم | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 ملی میٹر | 300 ایم سی ایم | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 ایم سی ایم | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 ملی میٹر | 400 MCM | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 MCM | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 ملی میٹر | 500 MCM | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 ایم سی ایم | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 ملی میٹر | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm٪ c2٪ b2 | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm٪ c2٪ b2 | 1000 MCM | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| حوالہ معیار: PEC، NEC (30 ڈگری کے محیطی درجہ حرارت پر مبنی) | |||||||||
