لچکدار ریلے پینل کیبل منظم اندرونی الیکٹریکل اسمبلی کے لیے بنائی گئی ہے۔

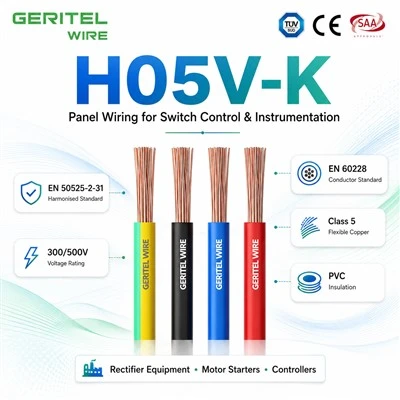

H05V-K ریلے کیبنٹس، انٹرپوزنگ ریلے پینلز اور کنٹرول انٹرفیس بکس کے لیے PVC موصلیت کے ساتھ کلاس 5 کا ایک باریک کنڈکٹر استعمال کرتا ہے۔ یہ صفحہ تلاشوں کو ہدف بناتا ہے۔H05V-K ریلے وائرنگتکنیکی مصنوعات کی تعریف کو یکساں رکھتے ہوئے سنگل کور کنٹرول وائر اور فائن سٹرینڈڈ پینل کیبل۔ لچکدار ریلے، ٹرمینلز اور کنٹرول ڈیوائسز کے درمیان شارٹ رن کو صاف طور پر تیار کرنا آسان بناتا ہے۔ تار کا مقصد مناسب فکسڈ یا محفوظ اندرونی استعمال کے لیے ہے، اس لیے حتمی انتخاب کے لیے سامان کی ڈرائنگ، وولٹیج، تنصیب کے طریقہ کار اور مقامی اصولوں پر عمل کرنا چاہیے۔ GERITEL WIRE حجم کی پیداوار سے پہلے تعمیر، رنگ اور پیکنگ کی تفصیلات کی تصدیق کر سکتا ہے۔

مصنوعات کی وضاحتیں

H05V-K cable for electrical appliance internal wiring

ایپلی کیشنز

پاور سوئچ گیئر کے سوئچ کنٹرول، ریلے اور انسٹرومینٹیشن پینلز میں استعمال کے لیے PVC پینل کی وائرنگ اور ریکٹیفائر آلات، موٹر اسٹارٹرز اور کنٹرولرز میں اندرونی کنیکٹر جیسے مقاصد کے لیے۔

وضاحتیں
وولٹیج کی درجہ بندی Uo/U	H05V-K:300/500V H07V-K:450/750V
درجہ حرارت کی درجہ بندی	فکسڈ: -30 ڈگری سے +70 ڈگری لچکدار: -5 ڈگری سے +70 ڈگری
کم از کم موڑنے کا رداس	فکسڈ: 6 x مجموعی قطر
موصل	کلاس 5 لچکدار تانبے کا کنڈکٹر
موصلیت	پیویسی (پولی وینائل کلورائڈ)
موصلیت کا رنگ	سرخ، سیاہ، نیلا، نارنجی، پیلا، سفید، سبز/پیلا، بنفشی، گلابی، گرے، براؤن
معیارات	EN 50525-2-31,EN 60228 IEC/EN 60332-1-2 کے مطابق شعلہ ریٹارڈنٹ UV مزاحم

ڈائمینشنز

برائے نام کراس سیکشنل ایریا mm²

	برائے نام مجموعی قطر mm²	برائے نام وزن کلوگرام/کلومیٹر
	برائے نام مجموعی قطر mm²	برائے نام وزن کلوگرام/کلومیٹر
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

کنڈکٹرز

برائے نام کراس سیکشنAL AREA mm²	زیادہ سے زیادہ قطر کنڈکٹر میں تاروں کا ملی میٹر	20 ڈگری پر کنڈکٹر کی زیادہ سے زیادہ مزاحمت ohms/km
برائے نام کراس سیکشنAL AREA mm²		سادہ تاریں
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

الیکٹریکل خصوصیات

برائے نام کراس انتخابی علاقہ mm²	حوالہ طریقہ A (اندر بند تھرمل میں نالی موصلیت والی دیوار وغیرہ) ایمپس		حوالہ طریقہ B (نالی میں بند دیوار میں یا اندر ٹرنکنگ وغیرہ) ایمپس		حوالہ طریقہ C (براہ راست تراشہ) ایمپس		حوالہ طریقہ F (مفت ہوا میں یا اونا سوراخ شدہ کیبل ٹرے وغیرہ افقی یا عمودی وغیرہ) ایمپس
							چھونے والا			کی طرف سے فاصلے پر ایک قطر
							چھونے والا			2 کیبلز سنگل-فیز ACor DC یا 3 کیبلز تھری-فیز AC فلیٹ
	2 کیبلز سنگل-مرحلہ اے سی آر ڈی سی	3 یا 4 کیبلز تین-مرحلہ اے سی	2 کیبلز سنگل-مرحلہ اے سی آر ڈی سی	3 یا 4 کیبلز تین-مرحلہ اے سی	2 کیبلز سنگل-مرحلہ اے سی یا ڈی سی	3 یا 4کیبلز تین-مرحلہ اے سی	2 کیبلز سنگل فیز اے سی یا ڈی سیفلیٹ	3 کیبلز تین-مرحلہ اے سی فلیٹ	3 کیبلز تین-مرحلہ ACTrefoil	افقی	عمودی
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
